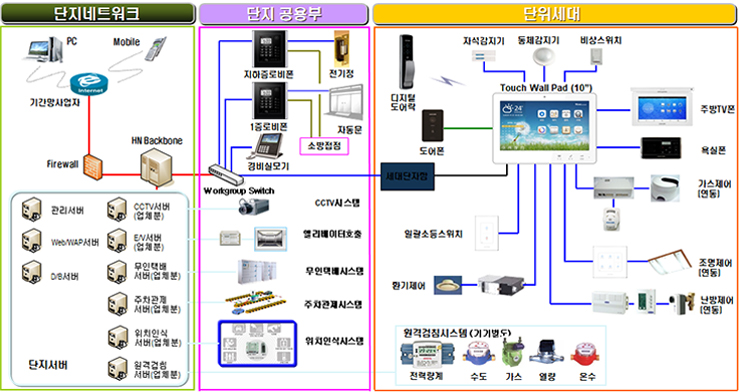

전체구성도

부분구성도

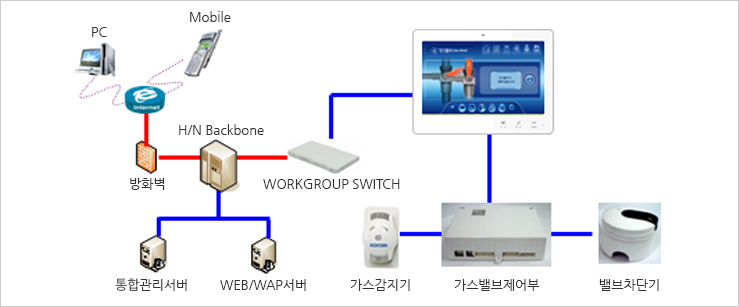

1. 가스밸브 제어

· 개요

- 가스밸브를 댁내 및 원격지에서 자유롭게 제어하여 외출 시에도 안심

· 시스템 주요기능

- 댁내제어: Wall Pad의 GUI화면을 이용하여 가스밸브 상태조회 및 close 제어

- 원격제어: 원격지 단말(휴대폰, PC)을 이용하여 가스밸브 상태조회 및 Close 제어

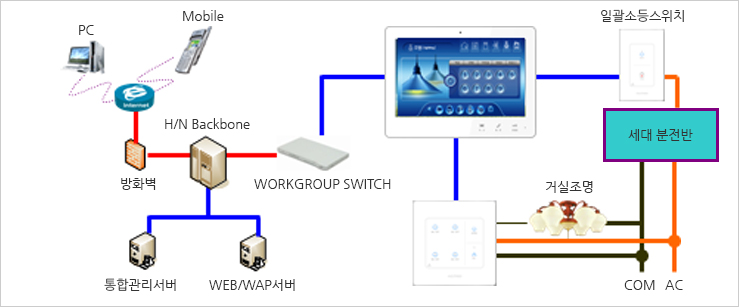

2. 조명 및 일괄소등 스위치 제어

· 개요

- 세대 내에 설치되어 홈 네트워크와 연동하여, 외부에서 원격으로 조명 스위치를 on/off 제어

- 대기전력 차단 기능

· 시스템 주요기능

- 댁내제어: Wall Pad의 GUI화면을 이용하여 거실조명 및 각방 조명 상태조회 및 on/off제어

- 원격제어: 원격지 단말(휴대폰, PC)을 이용하여 상태조회 및 on/off 제어

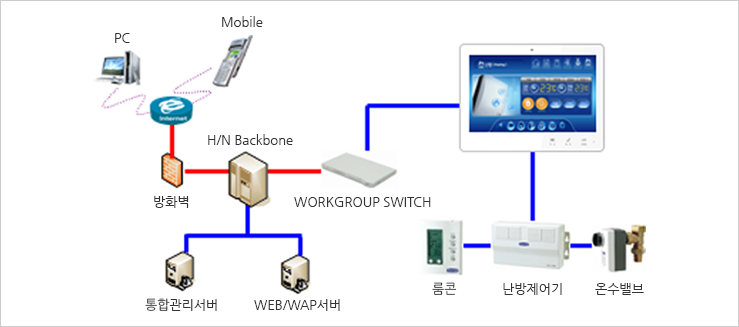

3. 난방 제어

· 개요

- 난방 시스템을 댁내 및 원격지에서 자유롭게 제어하여 에너지 절약 및 겨울철 외부에서 댁내로 귀가 시 미리 난방을 운전.

· 시스템 주요기능

- 댁내제어: Wall Pad의 GUI화면을 난방의 상태조회 및 제어

- 원격제어: 원격지 단말(휴대폰, PC)을 이용하여 난방의 상태조회 및 제어

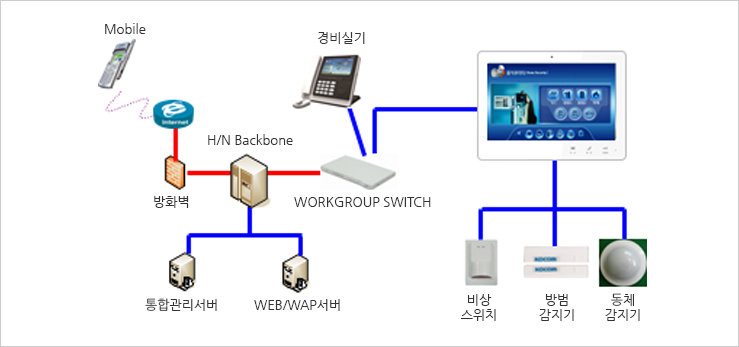

4. 시큐리티 연동 제어(현관방범, 침입감지기)

· 개요

- 댁내에 설치된 감지기에 비상 발생시 Wall Pad에 비상 상황을 전송하여 경비실기에 통보 및 지정된 휴대폰으로 SMS 전송

· 시스템 주요기능

- 방범감지기는 세대 현관 출입문에 설치

- 동체감지기는 전 세대 거실 및 1,2층 및 최상층 발코니 설치

- 세대 내 각종 비상상황 감지시 Alarm 발생 및 경비실기 통보 기능

- 세대 내 각종 비상상황 감지시 지정한 휴대폰으로 SMS전송

- 출동경비 시스템과 연계 가능

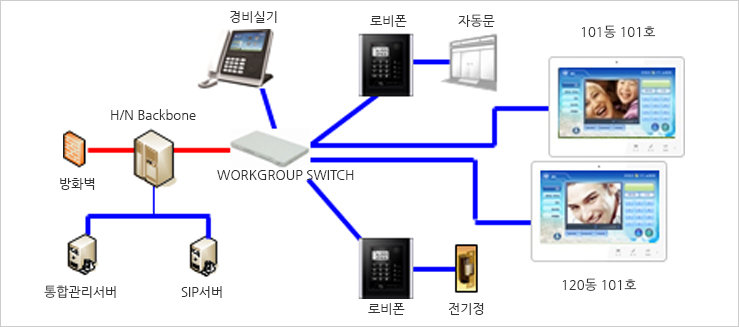

5. 무인경비 및 화상통화 시스템

· 개요

- 주 현관에 공동 현관 로비폰을 설치하여 외부 방문자의 출입을 통제하여 보안 강화.

- 단지 내 Voip 시스템 구축으로 세대간 화상통화.

· 시스템 주요기능

- 입주민은 공동 현관 로비폰의 비밀번호 및 근접식 RF카드로 출입하고 외부 방문자는 세대와 통화 또는 경비실과 통화하여 출입

- 세대와 세대간 경비실 교환 없이 직접 호출 및 화상을 보면서 통화 가능

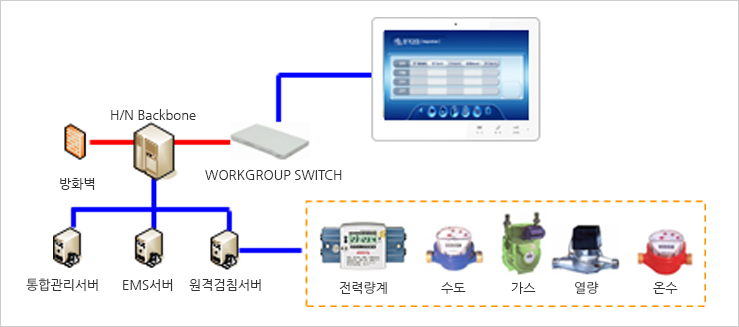

6. 원격검침 시스템 연동

· 개요

- 원격검침 시스템 연동으로 Wall Pad의 GUI를 통해 댁내 사용량 확인 가능

· 시스템 주요기능

- 댁내 Wall Pad 및 인터넷에서 전기,수도,가스,열량,온수 사용량 확인 기능

- EMS 서버를 통해 실시간 에너지 조회
